- 強度・硬度が高く、耐食性・靭性が良く、高荷重の場合にも耐摩耗性に優れています。
- ベアリング、バルブシート、レバー、アーム、ギア、船舶用ぎ装品、低速高荷重の滑り部品、橋梁用ベアリング、ナット、スリーパー、水圧シリンダー部品などに使用されます。
製品形態別の生産可能寸法
| 形態 | 生産可能寸法 | 備考 |
|---|---|---|
| 丸パイプ | ø28~ø194 | - |
| 中空パイプ | ø23~ø194 | 最小7T以上 |
| 記号 | 化学成分 | 機械的性質 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KS/JIS | 旧記号 UNS NO. |
Cu | Zn | Fe | Al | Mn | Sn | Pb | Ni | Si | 引張強度 (N/mm2) |
延伸率 (%) |
硬さ(HB) |
| CAC301 | HBsC1 | 55.0~60.0 | 33.0~42.0 | 0.5~1.5 | 0.5~1.5 | 0.1~1.5 | 1.0 | 0.4 | 1.0 | 0.1 | 430 以上 | 20 以上 | 90 以上 (10/1000) |
| CAC302 | HBsC2 | 55.0~60.0 | 33.0~42.0 | 0.5~2.0 | 0.5~2.0 | 0.1~3.5 | 1.0 | 0.4 | 1.0 | 0.1 | 490 以上 | 18 以上 | 100 以上 (10/1000) |
| CAC303 | HBsC3 | 60.0~65.0 | 22.0~28.0 | 2.0~4.0 | 3.0~5.0 | 2.5~5.0 | 0.5 | 0.2 | 0.5 | 0.1 | 635 以上 | 15 以上 | 165 以上 (10/3000) |
| CAC304 | HBsC4 | 60.0~65.0 | 22.0~28.0 | 2.0~4.0 | 5.0~7.5 | 2.5~5.0 | 0.2 | 0.2 | 0.5 | 0.1 | 755 以上 | 12 以上 | 200 以上 (10/3000) |
- 強度・靭性が高く、曲げにも強く、耐食性・耐熱性・耐摩耗性の低温特性に優れています。
- ベアリング、ブッシング、ギア、ベルトシート、プランジャー、製紙用ローラー、船舶用プロペラ、ナット、安全工具などに使用されます。
製品形態別の生産可能寸法
| 形態 | 生産可能寸法 | 備考 |
|---|---|---|
| 丸パイプ | ø40~ø194 | - |
| 中空パイプ | 面圧により決まるため、ご相談後に決定 | - |
| 記号 | 化学成分 | 機械的性質 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KS/JIS | 旧記号 UNS NO. |
Cu | Fe | Ni | Al | Mn | Sn | Pb | Zn | 引張強度 (N/mm2) |
延伸率 (%) |
硬さ(HB) |
| CAC701 | AlBC1 | 85.0~90.0 | 1.0~3.0 | 0.1~1.0 | 8.0~10.0 | 0.1~1.0 | 0.1 | 0.1 | 0.5 | 440 以上 | 25 以上 | 80 (10/1000) |
| CAC702 | AlBC2 | 80.0~88.0 | 2.5~5.0 | 0.1~3.0 | 8.0~10.5 | 0.1~1.5 | 0.1 | 0.1 | 0.5 | 490 以上 | 20 以上 | 120 (10/1000) |
| CAC703 | AlBC3 | 78.0~85.0 | 3.0~6.0 | 3.0~6.0 | 8.5~10.5 | 0.1~1.5 | 0.1 | 0.1 | 0.5 | 590 以上 | 15 以上 | 150 (10/1000) |
- 熱間鍛造性、被削性に優れています。
- 主にボルト・ナット、小さいネジ、スピンドル、ギア、バルブ、機械部品などに使用されます。
製品形態別の生産可能寸法
| 形態 | 生産可能寸法 | 備考 |
|---|---|---|

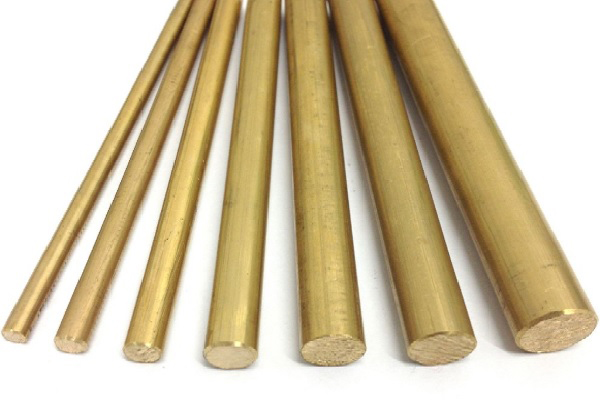

| 丸パイプ | ø28~ø194 | - |

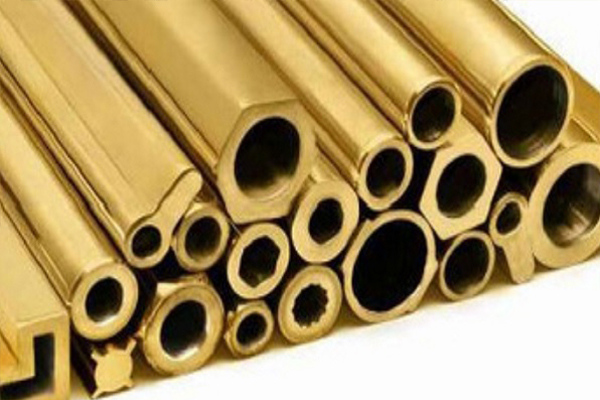

| 中空パイプ | 最小内径ø23～最小7T以上 | - |
| 記号 | 化学成分 | 機械的性質 | |||||
|---|---|---|---|---|---|---|---|
| KS/JIS | Cu | Pb | Fe | Fe+Sn | Zn | 引張強度 (N/mm2) |
延伸率 (%) |
| C3604 | 57.0~61.0 | 1.8~3.7 | 0.5 | 1.0 | Rem | 335 | 27 |
| C3771 | 57.0~61.0 | 1.0~2.5 | 0.5 | 0.5 | Rem | 315 | 15 |
